Flexible Accordion Type Guide Shield
Accordion Bellows — ยางกันฝุ่นแบบพับ (Flexible Accordion Type Guide Shield)

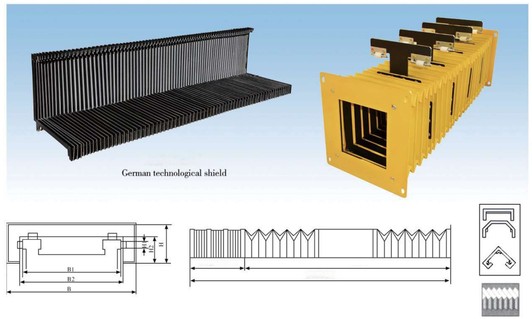

Flexible Accordion Bellow ยางกันฝุ่นแบบพับได้ด้วยเทคโนโลยีลอนอคอร์เดียน ป้องกันฝุ่น เศษโลหะ น้ำมัน และสารเคมี ยืด–หดตามการเคลื่อนที่ของรางเครื่องจักร เหมาะกับ CNC และระบบ Linear Guide
Flexible accordion bellows for machine tool slideways — oil & debris resistant, durable, customizable.
คุณสมบัติ (Features)
- ยืด–หดได้ลื่นไหล โครงสร้างพับแข็งแรง ลดเสียงและแรงเสียดทาน
- ติดตั้งได้ทั้งแนวตั้ง/แนวนอน/เอียง ทั้งด้านในหรือด้านนอกเครื่อง

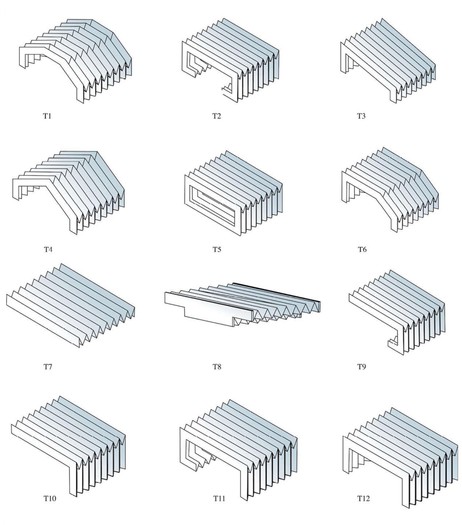

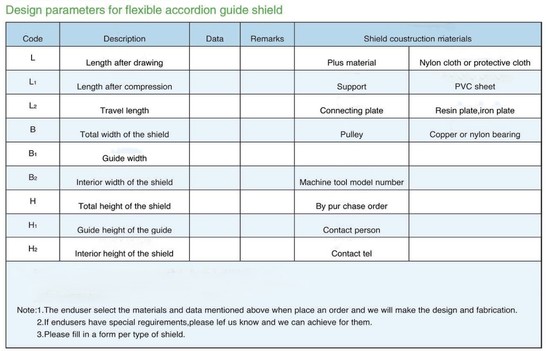

- ผลิตตามสั่ง: ความกว้าง–ความสูง–ช่วงยืดหด และรูปทรงมาตรฐาน T1–T12
- น้ำหนักเบา ติดตั้งง่าย
- Flexible accordion structure, durable and protective.
วัสดุ (Materials)
- Nylon cloth / Protective cloth, PVC sheet, ผ้าใยแก้ว (High-temp)
- แผ่นเสริม (Stiffener): Resin plate / Iron plate
- ลูกกลิ้ง/รางนำ: Copper หรือ Nylon bearing (ตามแบบ)
การใช้งาน (Applications)
- เครื่องจักรกล / เครื่อง CNC / ระบบ Linear Guide & Slide
- โต๊ะยก (Hoisting Platform) และระบบอัตโนมัติ
- งานโลหะ งานไม้ และสายพานผลิตที่ต้องกันเศษและฝุ่น
ข้อมูลเทคนิค (Technical Highlights)

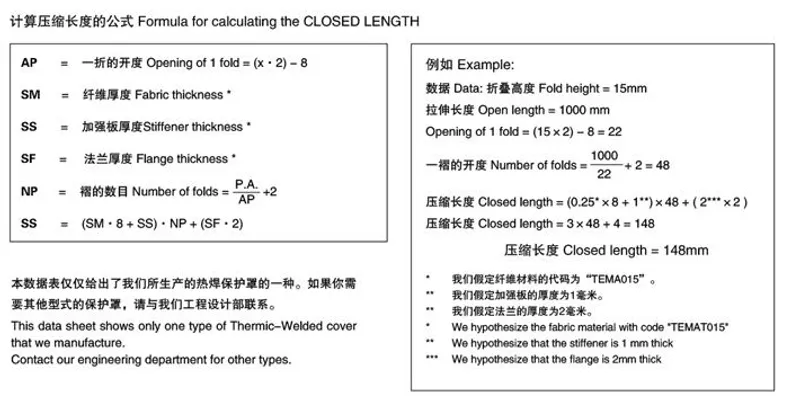

- ความสูงรอยพับมาตรฐาน: 10–50 มม. (เลือกได้)
- ระยะคลอนระหว่างรางกับบังราง: 5–10 มม. (แนะนำ)

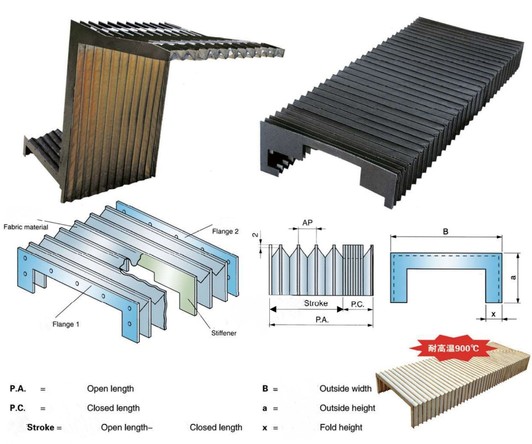

- ตัวเลือกการยึด: หน้าแปลน (Flange), Velcro Flange, Plate Holdfast
ยางเบลโล่เอนกประสงค์ (Multi-purpose Shields)
ยางเบลโล่เอนกประสงค์สามารถใช้งานได้กับเครื่องจักรและอุปกรณ์หลายประเภท ด้วยรูปทรงที่ปรับเปลี่ยนได้หลากหลาย และการออกแบบที่ช่วยประหยัดพื้นที่ จึงรองรับงานติดตั้งที่หลากหลายและใช้งานได้สะดวก
Multi-purpose shields can be applied to various machines and tools. Their versatile shapes and space-saving design make them highly adaptable for different applications and easy to install.
Classification of Round, Square and Octagonal Bellows
ยางกันฝุ่น (Bellows) สามารถผลิตได้หลายรูปทรงตามการใช้งาน ได้แก่ ทรงกลม (Round), ทรงสี่เหลี่ยม (Square) และ ทรงแปดเหลี่ยม (Octagonal) เพื่อให้เหมาะกับเครื่องจักรและพื้นที่ติดตั้งที่แตกต่างกัน รองรับการป้องกันฝุ่น น้ำมัน และเศษวัสดุได้อย่างมีประสิทธิภาพ
- Round Bellows – เหมาะสำหรับเพลาทรงกลม แกนเกลียว และชิ้นงานทรงกระบอก
- Square Bellows – ใช้กับรางเลื่อน รางสไลด์ หรือเครื่องจักรที่มีหน้าตัดสี่เหลี่ยม
- Octagonal Bellows – ออกแบบสำหรับงานที่ต้องการความแข็งแรงและพื้นที่พิเศษ
รายละเอียดเสริม: - รอยต่อ (Seams / Welding) มีความทนทานสูง - PVC Supporting Shoes รองรับโครงสร้าง - Steel Rings เสริมความแข็งแรงในรุ่นขนาดใหญ่ - Flat Flange และ Collar สำหรับการยึดติดที่แน่นหนา
สอบถาม & สั่งซื้อ Bellow
Activo รับผลิต Bellow ทุกขนาด ไม่มีขั้นต่ำ
